特点
新一代32 位DSP 控制技术，高性价比，平稳性佳，噪音，振动性能优越.

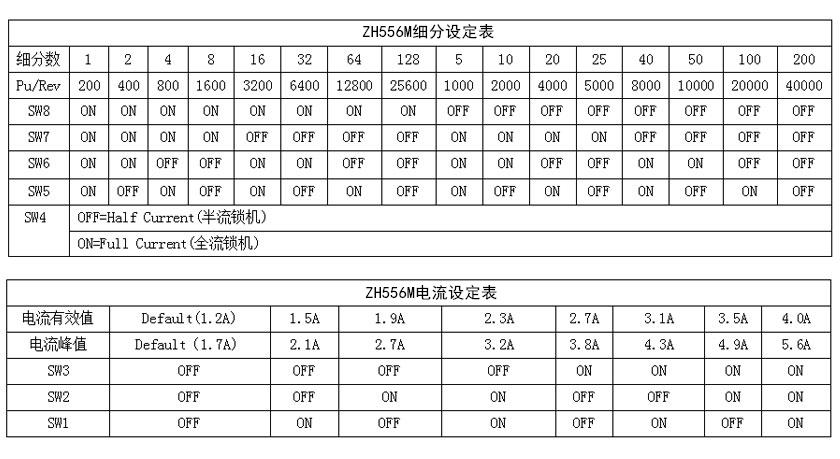

设有16 档等角度恒力矩细分，最高200 细分
电流控制平滑，精准，电机发热小
最高脉冲响应频率可达200Kpps
步进脉冲停止超过200ms 时，电机电流减半
低频小细分时具有极佳的平稳性
光电隔离差分信号输入，抗干扰能力强
驱动电流峰值在5.6A 以下可调
电压范围：DC20-50V
具有过压、欠压、过流?；さ瘸龃肀；すδ?br />
体积非常小巧： ZH556M 是一款经济、小巧的步进驱动器， 尺寸为118x76x33mm(不含端子)，净重量为：0.3kg
典型应用 点胶机、雕刻机、激光设备、医疗设备、电子设备、广告设备等自动化设备。在用户期望低发热、小噪声、低振动、高平稳性、高精度的设备。
概述 ZH556M 是基于全新一代32位DSP技术的高性能数字式步进驱动器，驱动电压DC20-50V，采用单电源供电。适配电流5.6A 以下，外径42mm、57mm、86mm 的各种型号的两相混合式步进电机。该驱动器在内部采用类似伺服的控制原理，独特的电路设计，优越的软件算法处理，即使在低细分条件下也可以使电机低速运行平稳，几乎没有振动和噪音；平滑、精确的电流控制技术大大减小了电机发热；外置16 档等角度恒力矩细分，最高200 细分；光电隔离差分信号输入，抗干扰能力强；具有过压,欠压,过流?；さ瘸龃肀；すδ埽辉诘憬夯⒓す獾窨痰戎?、低速应用领域,其平稳性、振动、噪声性能优势明显，可大大提高设备性能。

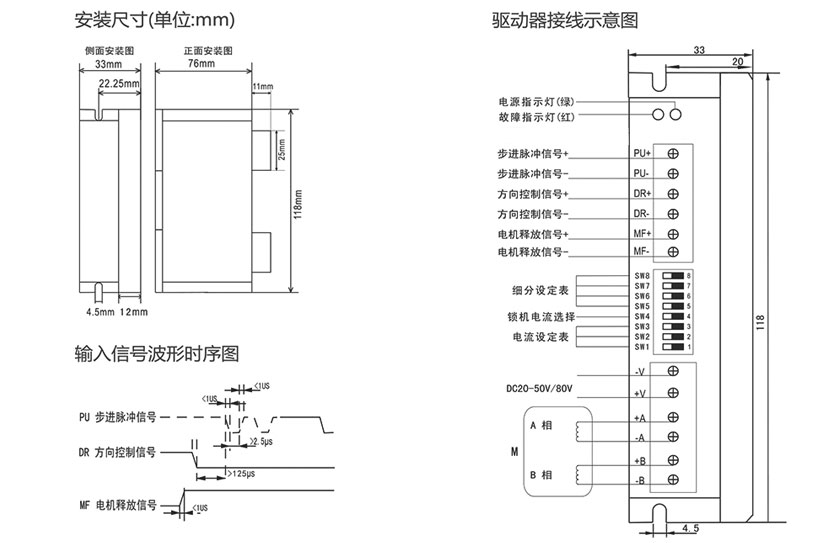

产品示意图

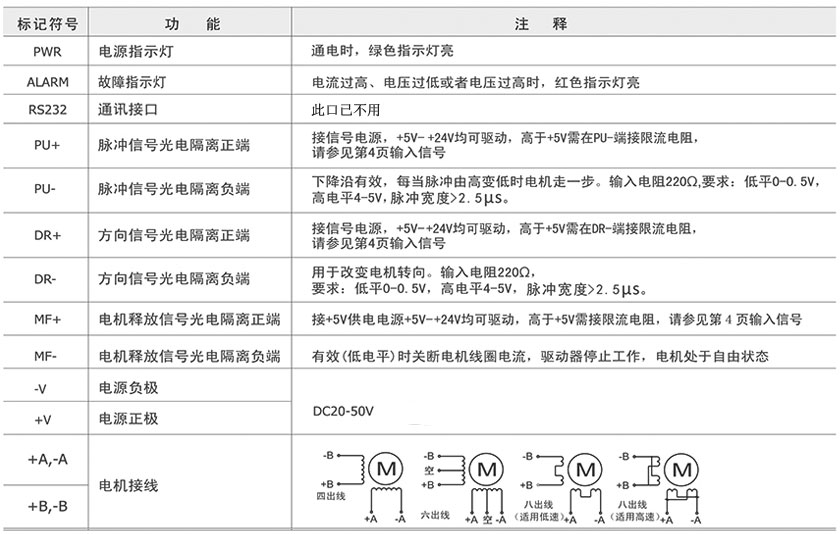

指示灯引脚说明
