特点
单电源输入，电压范围: AC110V～220V
驱动电流1.2A/相到5.0A/相，16档可调
设有16档等角度恒力矩细分，最高分辨率60000步/转,其它细分可定制完成
最高反应频率可达200Kpps
步进脉冲停止超过100ms时，线圈电流自动减到设定电流的一半，有效降低电机发热
接口信号光耦隔离，信号电平5V～24V兼容
内部强电、弱电光耦隔离
工作温度:-30℃～85℃
适配电机:三相57，86，110系列电机
典型应用
烟花包装、拉链机、网机、灌胶机、石材雕刻、医疗设备、包装机械、电子设备、广告设备等自动化设备。在用户期望低发热、小噪声、低振动、高平稳性、高精度的设备。

概述
ZH3522M为等角度恒力矩细分型驱动器，驱动电压交流110V-220V，适配电流在5.0A以下，外径57-110mm的各种 型号的三相混合式步进电机。该驱动器内部采用类似伺服控制原理的电路，此电路可以使电机低速运行平稳，几乎没有振动和噪音，电机在高速时力矩大大高于两相和五相混合式步进电机。定位精度最高可达60000步/转。

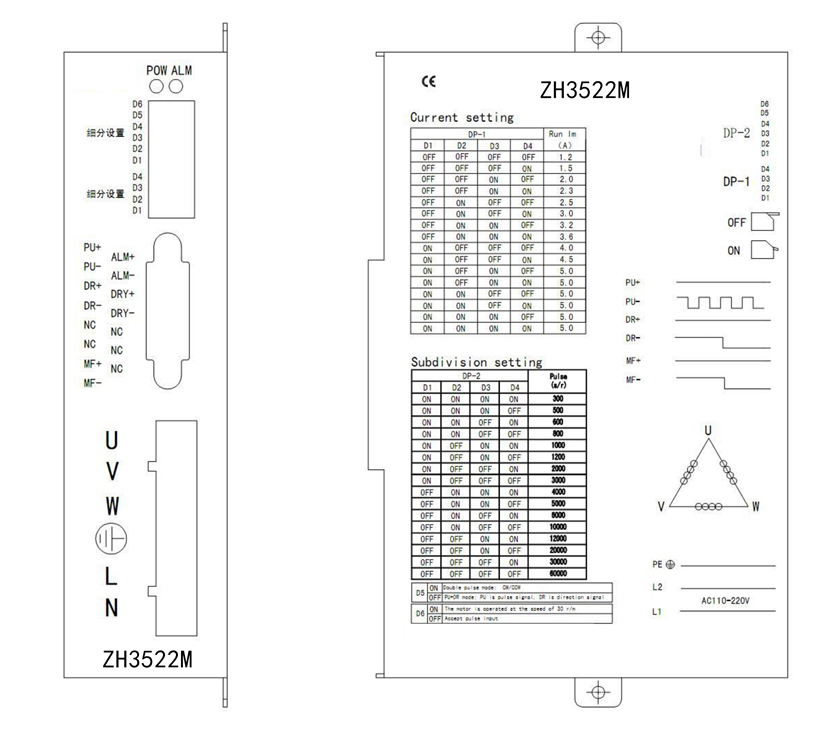

产品示意图

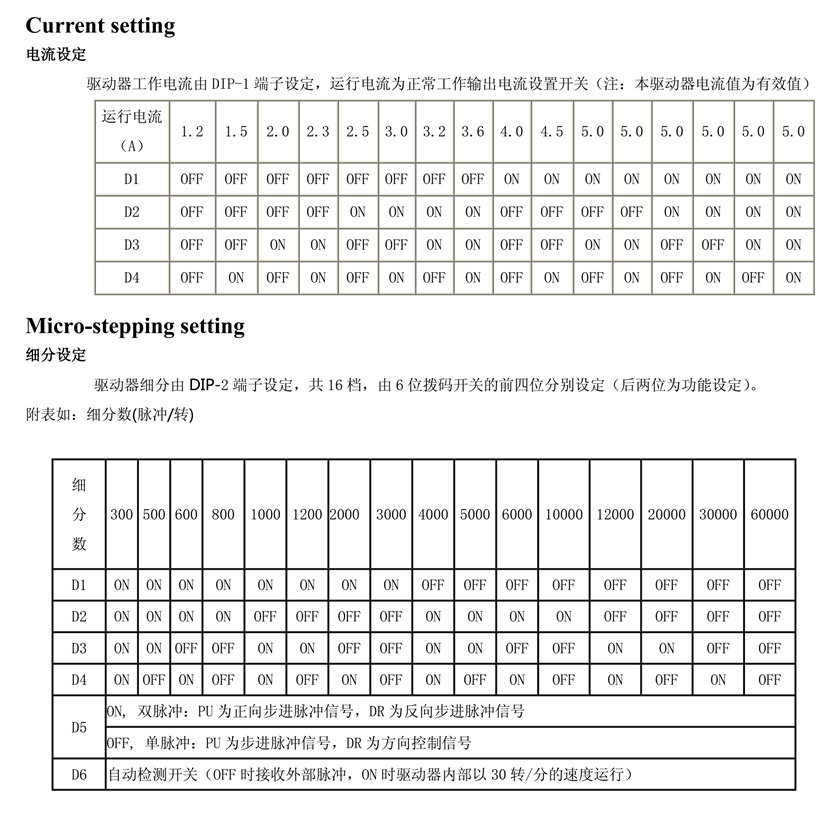

电流/细分设定表

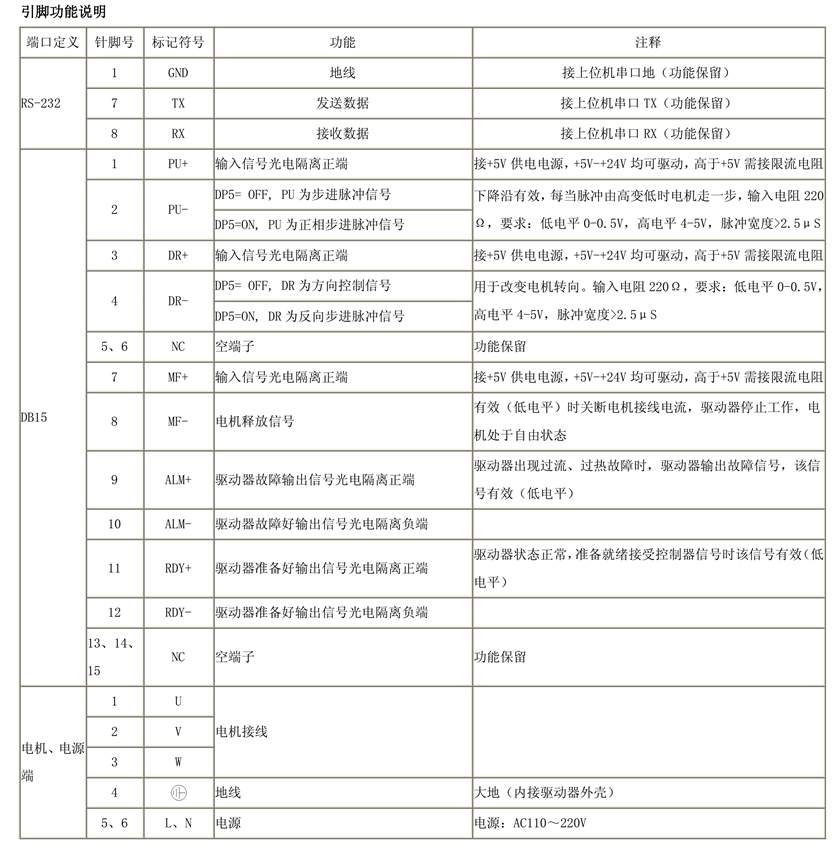

指示灯引脚说明
